200HP 1 출력 펌프 드라이브 엔진 기어박스 1PD-150
무료샘플과 쿠폰을 위해 나와 연락하세요.
WhatsApp:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 적용 | 유압펌프 | 맥스. 힘 | 200HP |
|---|---|---|---|
| 출력 | 펌프 플랜지 | 산업 | 농림부 기계류 |
| 입력 | 엔진 플라이휠 | ||
| 강조하다 | 변속기 상자,이동용 기어,자동 전송 케이스 |
||
제품 설명

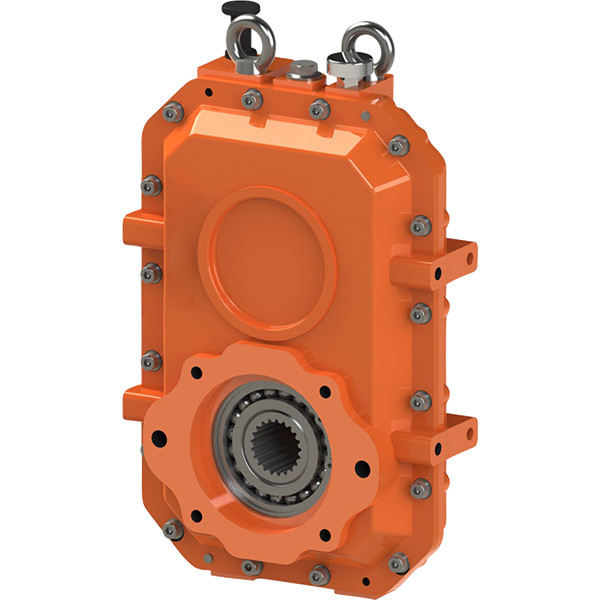

200HP 펌프 드라이브 하나 입력 하나 출력 150kW 전송 케이스 1PD-150
최대 입력 전력 150 kW (200 hp)
11 비율 @ 2800 rpm
펌프 드라이브는 디젤 엔진과 수압 펌프의 연결을 위해 사용되는 전송 기어 박스입니다. 우리는 속도를 증가 및 속도 감소 옵션을 포함하여 다양한 기어 비율을 만들고 있습니다.모듈형 설계 옵션에는 유연한 결합이 포함됩니다., 고무 블록 드라이브, 또는 클러치 당신의 SAE 엔진 플라이 휠 차원에 맞게 독립적 인 장착은 옵션입니다, 직접 또는 클러치.우리는 또한 특별한 필요를 위해 표준 및 전문 SAE 및 DIN 어댑터 키트를 만들고 있습니다..
특징:
고강도 철강
단단한 깎은 톱니걸이
구슬 굴착기
케이스 단단한 샤프트.
입력 셰프트에 비톤 밀폐
출력 회전은 입력 회전 방향과 반대 방향입니다.
기어 비율은 모든 출력에서 동일합니다
사양:
|
비율 (:1) |
최대 입력 토크 (N.m) |
최대 출력 토크 펌프 패드당 (N.m) |
최대 입력 속도 (r/min) |
최대 출력 속도 (r/min) |
| 0.68 | 573 | 390 | 2500 | 3676 |
| 0.83 | 542 | 450 | 2650 | 3193 |
| 1.00 | 500 | 500 | 2800 | 2857 |

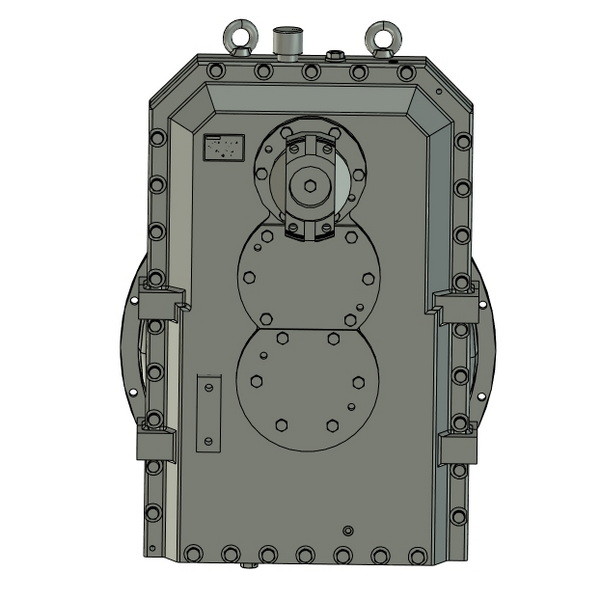

차원:
데렌 변속기는 다양한 파워 드라이브 구성 요소의 전문 제조업체입니다. 우리의 경험이 풍부한 기술 팀은 당신의 기계와 프로젝트에 대한 이상적인 부품을 찾는 강력한 지원을 제공합니다.
